德軍曾在二戰期間研制出多款紅外裝置。這些裝置由于研制時間短而在戰場上應用不多，二戰結束時被英軍俘獲并進行測試。請看——

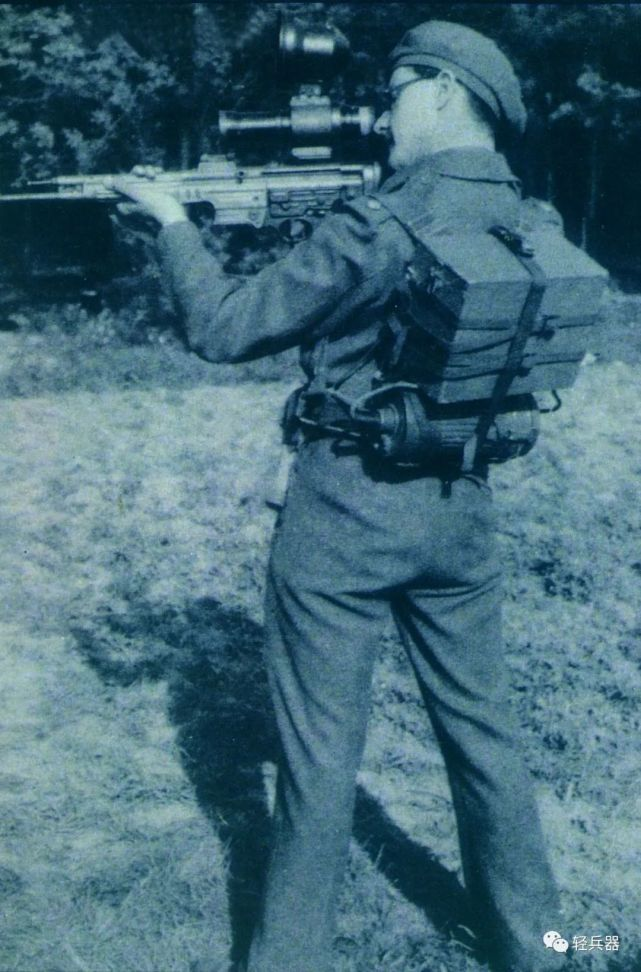

利用ZF-4瞄準鏡座將ZG 1129吸血蝠裝置安裝在   MP44突擊步槍上使用，其采用外部電源供電，該電源質量約為13.6kg，收納在一個背包中攜帶。

二戰中的德軍紅外裝置

德國于1930年代早期開始研究紅外線設備。當時德國紅外線設備的開發工作主要由德國著名的光電設備公司AEG公司和卡爾·蔡司公司兩家公司完成。二戰后期，由于盟軍取得越來越多的制空權，德國坦克部隊白天行進變得越來越危險，因此古德里安將軍向德軍武器部建議對一款紅外瞄準鏡進行改造，以安裝在美洲豹坦克上，方便坦克在夜間行進。在戰爭即將終結時，這款改進型紅外瞄準鏡的開發工作仍在繼續，并制造出幾個樣品進行戰場測試。該裝置的所有研制信息和樣品還全部被無條件提供給日軍進行研究。

二戰結束時，命名為大雕部隊的一支德國戰斗集團被英國部隊在德國下薩克森州的法靈波斯特爾市附近俘虜。這個戰斗集團包含260名軍官和士兵，裝備當時德軍在研多種型號的新型紅外裝置。該戰斗集團的指揮官是少校格雷夫·萬·維爾滕和豪普特曼·里茨。與該戰斗集團同時被俘獲的還有其當時裝備的所有新型設備。這些設備被完好無損地由英軍的一個旅級部隊下屬小分隊進行檢驗和測試。

所有被俘獲的紅外設備都被英軍小分隊進行詳細檢測，并且在測試之前，也就是在1945年5月14日的白天，對俘虜?shù)牡聡姽倬S爾滕和里茨就有關這些設備的使用進行了審訊。當天晚上，月光較弱，對所有紅外設備進行了性能檢測及展示。幾天以后，維爾滕和里茨被送到英格蘭接受進一步審訊。并且經檢測的所有吸血蝠（Vampir）瞄準裝置以及1支MP44突擊步槍、2輛法爾克（Falke）裝甲車、1個Uhu裝置、1個ZG 1221裝置和1對雙筒望遠鏡被交付給了英國陸軍研究學院進行進一步處理，其余設備則被轉交給美國軍方進行研究。

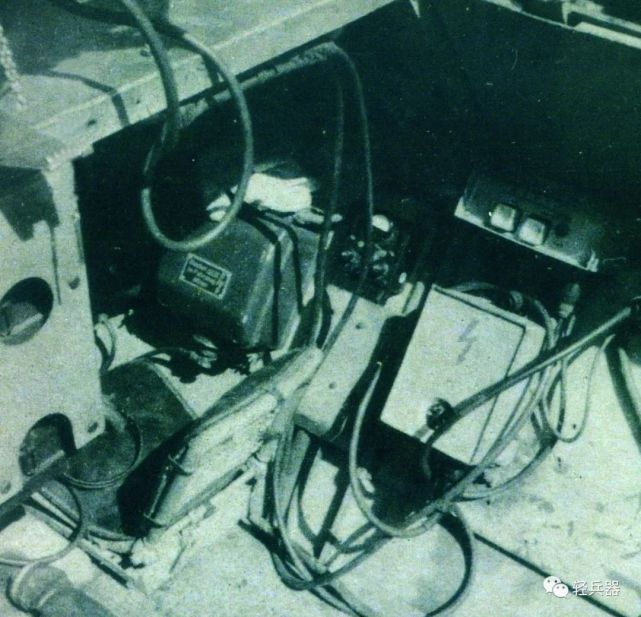

法爾克裝甲車上的電力設備特寫

在經過檢測的紅外設備中，基本上都是由發射器和接收器兩部分所組成。其中發射器是一個被遮蔽的光源，其僅用于傳送紅外放射線。而接收器則包含一個圖像轉變器，該轉變器采用銫電子聚焦系統，由高壓電源進行供電，可對紅外圖像形成一個可視的圖像，供觀察者使用。很多設備的結構設計都很相似，甚至區別僅在于尺寸有所不同。英軍對不同的設備制定了代碼名稱或代碼編號。

測試吸血蝠瞄準裝置時，所選擇場地的地面非常不平整，覆蓋有粗糙的草和樺樹灌木，可更好地對該裝置進行測試。而在測試其他裝置時，則選擇了開放伸展的沙地場地，至少可以清晰地看到914m距離上的植被，并且由于場地開闊而沒有射擊盲區。

部分裝置測試報告

下面是1945年6月4日測試報告中的部分摘錄內容：

ZG 1129吸血蝠（ZG為瞄準裝置的德文首字母縮寫）裝置 這是一個加裝在MP44突擊步槍上使用的瞄準裝置。該裝置的發射器為一個35瓦的照射燈，其直徑127mm，而接收器則是一個具有放大功能的望遠鏡，其長約為356mm，直徑64mm。發射器和接收器總質量約2.3kg，兩者一起安裝在突擊步槍上使用。發射器和接收器采用外部電源供電，該電源質量約為13.6kg，收納在一個背包中攜帶，充電一次可持續工作3～5小時。

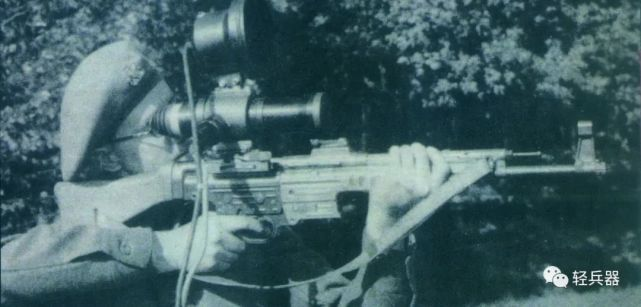

使用ZG 1129吸血蝠裝置進行瞄準，在27m距離上的效果非常好

在測試過程中，ZG 1129吸血蝠裝置在產生圖像上顯示出強烈的鮮明度和良好的對比度。在測試過程中以士兵作為目標，結果顯示，在27m距離上使用該裝置，可以清晰分辨采取臥姿的人；在46m距離上，可以清晰觀察到采取站姿的人，但是采取臥姿的人則難以分辨；在73m距離上，可辨別采取站姿的人，但是對移動的人辨別度不高。

根據對俘虜?shù)牡聡姽俸褪勘膶徲崳?/span>ZG 1129吸血蝠裝置曾在作戰中使用過，并且使用效果相當好。該設備通常被安裝在突擊步槍上，用于保護車輛免受敵軍步兵的夜間襲擊。為此目的，2名持有加裝ZG 1129吸血蝠裝置MP44突擊步槍的士兵，通常被安置在車輛的后部，以進行夜間觀察。雖然其使用效果比較好，但是根據英軍的測試，認為ZG 1129吸血蝠裝置安裝到突擊步槍上使用時，質量過重，對于長時間持槍使用相當不利。

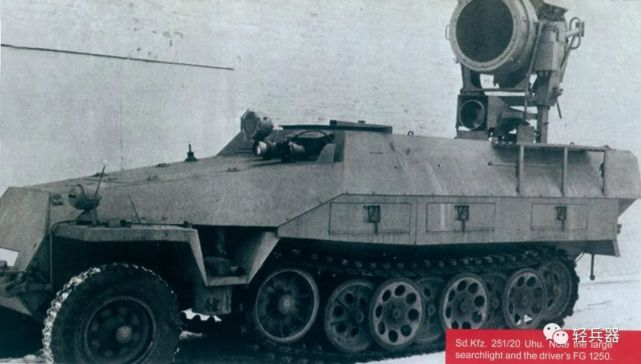

法爾克裝甲車，其上加裝有FG 1250紅外裝置

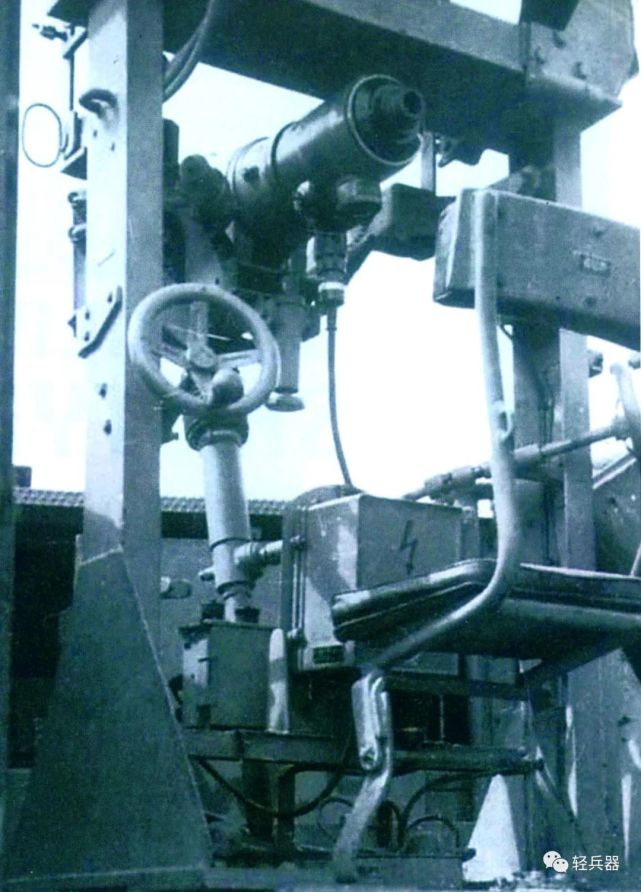

FG 1250紅外裝置不同角度視圖

FG 1250（FG為駕駛裝置的德文首字母縮寫）裝置 該裝置與ZG 1129吸血蝠裝置相似，但是其體積更大，幾乎是對ZG 1129吸血蝠裝置的按比例加大而成，安裝在Sd. Kfz. 251/20半履帶式裝甲車上設置的MG42機槍上使用。該裝置的發射器為一個200瓦的照射燈，其類似于一個大的摩托車探照燈，直徑約203mm。接收器是一個望遠鏡，長508mm，直徑127mm。FG 1250裝置的電源由一個大型電池所提供。

經測試顯示，在低照度條件下，FG 1250裝置可清晰觀察到366m處站立的人。使用時，其光束的寬度足夠。

安裝FG 1250裝置的Sd. Kfz. 251/20半履帶式裝甲車

FG 1252裝置 該裝置是為夜間駕駛而設計的。該裝置采用100瓦的照射燈作為光源，并且安裝漫反射玻璃來加寬光線的寬度。根據對德軍軍官和士兵的審訊，該裝置曾安裝在一輛大眾小轎車中，在作戰中使用。相比于英國的同類設備，F(xiàn)G 1252裝置產生的圖像亮度更大、對比度更好，但是其也有固有的缺陷，比如圖像缺乏立體感，并且圖像邊緣有所變形，導致該裝置在復雜環境下使用困難。但是據稱，德軍駕駛員能夠以較高的車速駕駛安裝該裝置的車輛。

法爾克裝甲車 這一裝甲車是指安裝有FG 1250裝置和FG 1252裝置的Sd. Kfz. 251/20半履帶式裝甲車。

美洲獅裝甲車 該裝甲車是指安裝有FG 1250裝置的美洲豹坦克。斯佩貝爾裝甲車 該裝甲車是指安裝有FG 1250裝置和FG 1252裝置的美洲豹坦克。

Uhu裝置 其是德國陸軍中體積最大的紅外設備，由一個經遮蔽的探照燈作為發射器，其直徑600mm；接收器為一具望遠鏡，放大倍率10倍，長約610mm，直徑約為254mm，物鏡焦距400mm。Uhu裝置安裝在Sd. Kfz. 251/20半履帶式裝甲車上使用。其探照燈光束寬約為3°，使用2個濾光器。使用時，探照燈和接收器處于一條直線上，這兩者被安裝在一個基座上，基座包含一個觀察員椅子。該基座可進行360°旋轉，可改變高度。

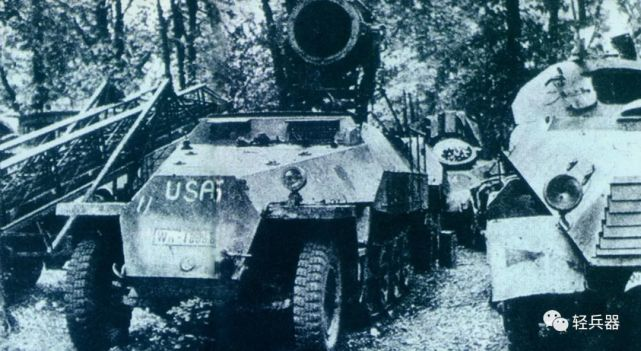

在戰斗中俘獲的安裝Uhu裝置的裝甲車正在進行檢測

在測試該裝置過程中，使用一輛半履帶式裝甲車作為目標，瞄準距離914m。對Uhu裝置進行測試的是被俘虜?shù)牡聡嚱M人員。在測試過程中，該裝置的精度表現不佳，觀察到的目標非常模糊，而且其發射出的光束起初并沒有直接射在目標車輛上，而是射在了目標車輛周圍的其他物體上。經調整后，該裝置的光束才正確瞄準到目標車輛上，這說明Uhu裝置的光束范圍比較窄。

據稱，在東線戰場上曾有2支德軍小分隊使用安裝有Uhu裝置的美洲獅裝甲車，并且獲得了成功。在戰斗的當天晚上，安裝該裝置的美洲獅裝甲車擊毀了67輛蘇軍坦克。據稱，這2支德軍小分隊以及被英軍俘虜?shù)牡聡鴳?zhàn)斗集團，是德國陸軍中惟有的3個裝備紅外設備的部隊。

ZG 1221裝置 該裝置是一個360mm直徑的探照燈，測試結果沒有留存。

紅外望遠鏡 這是一個可收納在士兵口袋中的裝置，是德軍裝備的體積最小的紅外裝置。其測試結果沒有留存。在審訊過程中，對于該望遠鏡在什么范圍的作戰中使用這一問題，維爾滕回答說其僅在東線戰場上由小規模作戰集團使用。至于其為什么沒有用于西線戰場，維爾滕也無法給出原因，只表明這是古德里安將軍的命令。據推測，該紅外望遠鏡沒有在西線戰場上使用的其中一個原因應該是，德軍獲悉英軍裝備了一種緊湊型的紅外接收器，可用于探測照明燈，故未使用。

據稱，在1945年4月21日的一場戰斗中，多輛裝備紅外裝置的德軍美洲獅裝甲車曾擊破美軍的一個反坦克點，還曾在東線戰場的一次戰斗中擊退蘇軍的夜間攻擊。但是，現在對于這些德軍在二戰中研制的紅外裝置的書面報告已經保存不多，無法得知其詳細信息。
